壓鉚件

鉚接螺釘

壓鉚螺釘，其描述方式為FH，不鏽鋼的壓鉚螺釘型式為FHS，材持為SUS304。壓鉚螺釘應於機箱機箱鈑金類的薄鈑，安裝簡單方便。在薄板上預衝一個鉚壓孔（孔尺寸參考下麵的技術資料），將壓鉚螺釘插入孔內，利用衝床或壓鉚機施力平壓頭部，壓鉚螺釘的齒會冷嵌壓入薄板內，從而形成一個牢固的螺紋連接副且永久固定在薄板上。壓鉚螺釘，左圖為碳鋼FH型壓鉚螺釘規格：FH M3-10材質：10B21碳鋼熱處理：調質處

品牌：日皮视频网站 S.F 表麵處理：多種

在線谘詢

020-34831869

產品詳情

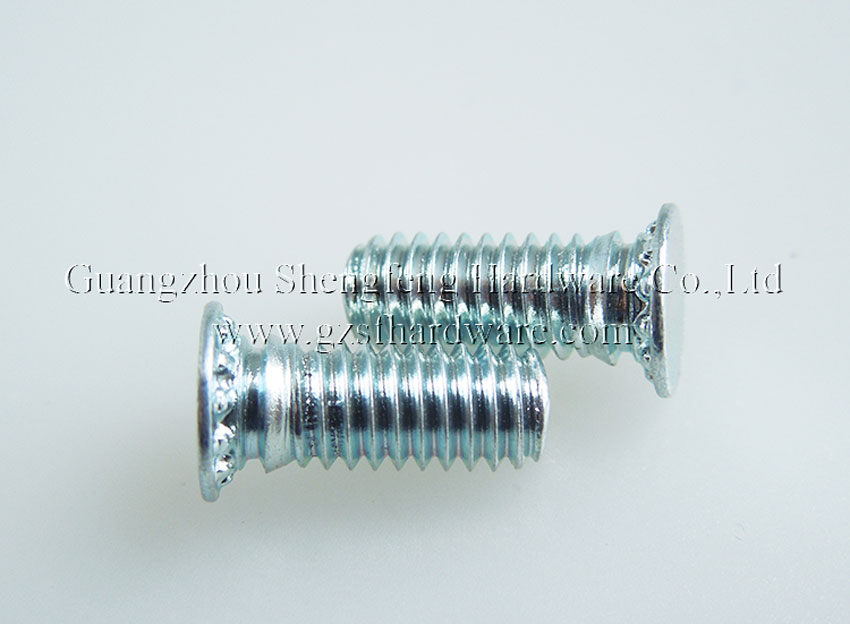

壓鉚螺釘，左圖為碳鋼FH型壓鉚螺釘規格：FH M3-10
材質：10B21碳鋼
熱處理：調質處理表麵硬度HV380~450 表麵處理：3Cr+藍白鋅
在使用過程中在薄板上開一個孔(下附參選表），將壓鉚螺釘放入孔內，采用鉚壓設備平行的均勻的在頭部平壓（下附視頻），壓鉚螺釘的頭部下有齒紋壓花，當壓入後薄板在壓鉚螺釘的周圍產生變形，和齒紋發生咬合現象，從而形成一個牢固的外螺紋。

不鏽鋼壓鉚螺釘：

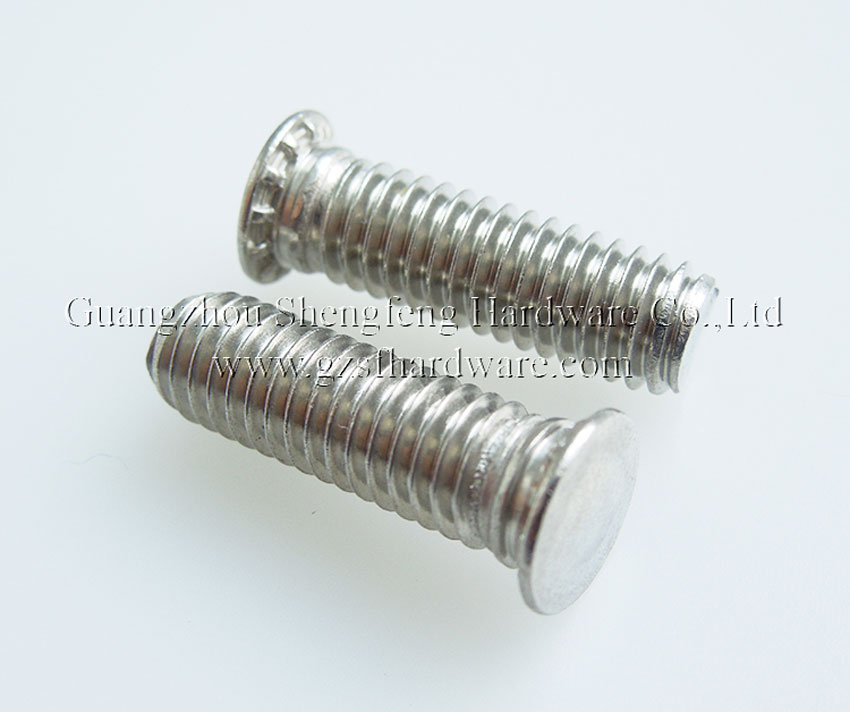

左圖為FHS不鏽鋼壓鉚美女日皮视频APP 規格： FHS M8-16
材質：SUS304
表麵處理：洗光，本色
采用一次性冷墩半成品成型加工搓牙機滾牙。螺紋100%符合螺紋通止規要求。
不鏽鋼壓鉚美女日皮视频APP最大規格可達M8，常用規格參考如下尺寸

可按用要求訂製特殊規格特殊尺寸的壓鉚螺釘，可選材質除了碳鋼和不鏽鋼可同也可提供如銅的壓鉚螺釘。
標準品有安全庫存，訂製壓鉚螺釘或缺貨的正常品交貨及時，需4天左右。
除了圓頭壓鉚螺釘，蘇州泛沃亦可提供六角壓鉚螺釘及不鏽鋼六角壓鉚螺釘等，具體技術資料請參考THF,NFH,HFH
左圖為加厚型的HFH壓鉚日皮视频在线观看,頭部咬花棱角分明，更牢固於鉚接嵌入板中，點擊左圖可查看這款HFH壓鉚螺釘的大圖左圖實樣規格：M10*30

壓鉚螺釘標準,尺寸及規格表

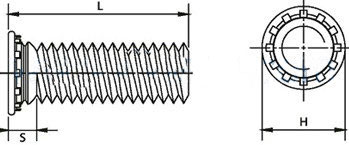

圖紙：

以下為公製規格壓鉚螺釘標準：單位MM

螺紋X螺距	型號TYPE		螺紋代號	長度碼 LENG-CODE "L" ±0.4										最小板厚	板孔徑	連接零件的最大孔	H	S	最小邊距
螺紋X螺距	碳鋼	不鏽鋼	螺紋代號	長度碼 LENG-CODE "L" ±0.4												連接零件的最大孔
THREAD SIZE	10B21	SUS304	CODE	(LENGTH CODE IN MILLIMEATRS)												MAX-HOLE
THREAD SIZE	10B21	SUS304	CODE	(LENGTH CODE IN MILLIMEATRS)											+0.08	MAX-HOLE	±0.4	MAX
M2.5x 0.45	FH	FHS	M2.5	6	8	10	12	15	18	-	-	-	-	1	2.5	3.1	4.1	1.95	5.4
M3x0.5	FH	FHS	M3	6	8	10	12	15	18	20	25	-	-	1	3	3.6	4.6	2.1	5.6
M3.5x0.6	FH	FHS	M3.5	6	8	10	12	15	18	20	25	30	-	1	3.5	4.1	5.3	2.25	6.4
M4x0.7	FH	FHS	M4	6	8	10	12	15	18	20	25	30	35	1	4	4.6	5.9	2.4	7.2
M5x0.8	FH	FHS	M5	-	8	10	12	15	18	20	25	30	35	1	5	5.6	6.5	2.7	7.2
M6x 1	FH	FHS	M6	-	-	10	12	15	18	20	25	30	35	1.6	6	6.6	8.2	3	7.9
M8x 1.25	FH	FHS	M8	-	-	-	12	15	18	20	25	30	35	2.4	8	8.6	9.6	3.7	9.6
M10x 1.5	FH	FHS	M10	-	-	-	12	15	18	20	25	30	35	2.4	10	10.6	12.7	3.7	10.6

以下為為美製(英製)規格壓鉚螺釘尺寸規格表,單位:inch英寸,

注：以下長度碼僅為代號，實際長度為"L/16"英寸

螺紋尺寸	型號TYPE		螺紋代號	長度碼 LENG CODE "L" ±0.15										最小板厚	板孔徑	連接零件的最大孔	H	S	最小邊距
THREAD SIZE	碳鋼	不鏽鋼	螺紋代號	長度碼 LENG CODE "L" ±0.15
	10B21	SUS304	CODE	(LENGTH CODE IN 16THS OF AN INCH)
	10B21	SUS304	CODE	(LENGTH CODE IN 16THS OF AN INCH)											+.003		±.015	MAX
.086-56 (#2-56)	FH	FHS	256	4	5	6	8	10	12					.040	.085	.105	.144	.075	.187
.112-40 (#4-40)	FH	FHS	440	4	5	6	8	10	12	14	16	20	NA	.040	.111	.135	.176	.085	.219
.138-32 (#6-32)	FH	FHS	632	4	5	6	8	10	12	14	16	20	24	.040	.137	.160	.206	.090	.250
.164-32 (#8-32)	FH	FHS	832	4	5	6	8	10	12	14	16	20	24	.040	.163	.185	.237	.090	.281
.190-24 (#10-24)	FH	FHS	024		5	6	8	10	12	14	16	20	24	.040	.189	.210	.256	.100	.281
.190-32 (#10-32)	FH	FHS	032		5	6	8	10	12	14	16	20	24	.040	.189	.210	.256	.100	.281
.250-20 (1/4-20)	FH	FHS	0420			6	8	10	12	14	16	20	24	.062	.249	.270	.337	.135	.312
.313-18 (5/16-18)	FH	FHS	0518				8	10	12	14	16	20	24	.093	.311	.333	.376	.160	.375

壓鉚螺釘的安裝方法，及其注意事項

本頁上麵的安裝示意圖已通過動畫的方式簡要表達了壓鉚螺釘的安裝方法。為了看了更清楚一點，日皮视频网站將它放大了一些，如上圖。

1，先將壓鉚螺釘放入預先準備好的工裝設備中，這具工裝已裝預留有孔，孔的直徑大於螺釘的螺紋外徑。

2，根據產品規定的安裝力施壓安裝到位。這裏要注意的是在施壓中，產品頭部排出的板料需要平穩、均勻流入筋鍵周邊和容槽內。
所謂“規定的安裝力”請參考本頁下麵列出的壓鉚螺釘安裝力推出力扭出力等標準。

3，安裝結束之後，安裝板外表平穩，裝置作用牢靠，並且商品具有接受高扭出力和高推出力的功能。
在整個安裝過程中，螺栓裝置在1.51mm的板料或高於該厚度的薄板中時，下模上需有一個容得下螺栓的通孔，而在板料厚度小於1.51mm的情況下，下模需求加工一個沉孔，以便螺栓頭部進入下模而使之順暢壓入板料。

4，前麵有提及，鍍鋅板或冷紮板硬度不高於HRB70，不鏽鋼板不高於HRB80.

5,值得一提的是，SUS304不鏽鋼板並不適於用FHS的不鏽鋼螺釘，FHS不鏽鋼螺釘其實適用於鋁板和銅板的，304不鏽鋼板用FH4類的不鏽鐵壓鉚螺釘更合適。因為FH4不鏽鐵螺釘經過真空熱處理後硬度可達HRC45以上。
日皮视频网站上麵的價格表或規格表中並未列出FH4這類螺釘，但是可以供應。

FH FHS類壓鉚螺釘的安裝力及推出力扭力等參數標準

螺釘鉚接安裝好之後的測試標準如下

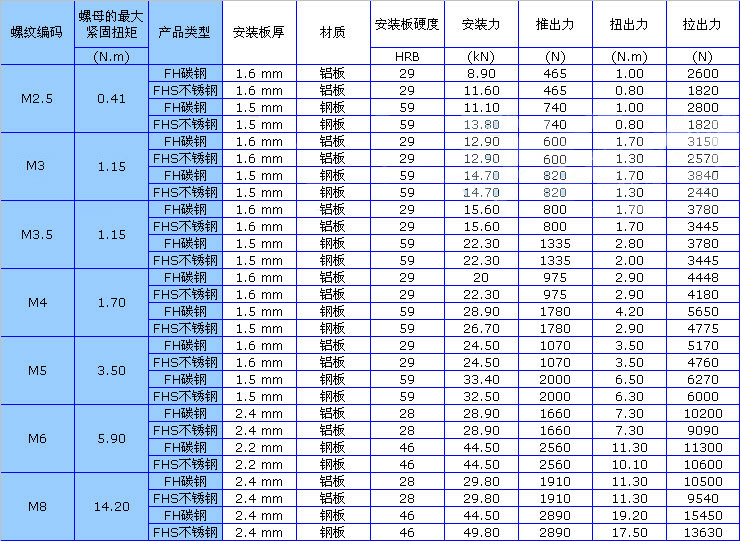

這是公製規格的測試標準：
壓鉚螺釘安裝力及測試標準

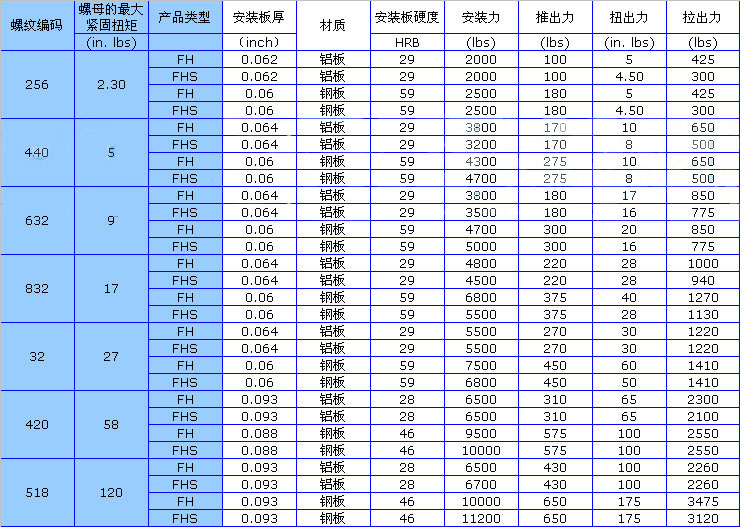

這是美製規格的安裝力推出力等標準：
美製壓鉚螺釘的測試標準

壓鉚螺釘的規格及其表示方法

上麵的表格中列出了所有常用的壓鉚日皮视频在线观看規格，小到M2.5-6大至M8-35,更大規格日皮视频网站沒有列出，可根據客戶要求訂製
壓鉚螺釘的規格描述規則示例：
FHS-M6-15
FHS-表示不鏽鋼壓鉚螺釘,而不是碳鋼的FH
M6-螺紋
15-長度
ZU-電鍍代號，藍鋅
用動畫來表示更加形象一點：

壓鉚螺釘的材質、熱處理、硬度及表麵處理

壓鉚螺釘類型	材質	熱處理	硬度	表麵電鍍
FH	10B21	調質	HRC31-35	默認藍白鋅48H
FHS	SUS304	無		本色
FH4	SUS410	真空淬火	HV450-520	本色

壓鉚螺釘的使用說明

1、FH壓鉚螺釘（FHS不鏽鋼壓鉚螺釘）係列產品中，FH的材料為中碳鋼，經過淬火後表麵處理，用戶可根據需要按表中型號選擇訂貨，也可以特別要求訂製。　
2、選用壓鉚美女日皮视频APP時，必須根據所用材料厚度，其板材的要求，低碳鋼版材應當必須小於70HRB，不鏽鋼板材必須小於80HRB。　　
3、加工板材孔必須對應表中給定值，按照0-0.075mm的公差加工，建議衝孔。　　
4、安裝壓鉚螺釘時必須通過壓鉚來實現，其壓力根據板材及螺釘頭部尺寸而變化，不可用衝床衝壓安裝。

大圖賞析

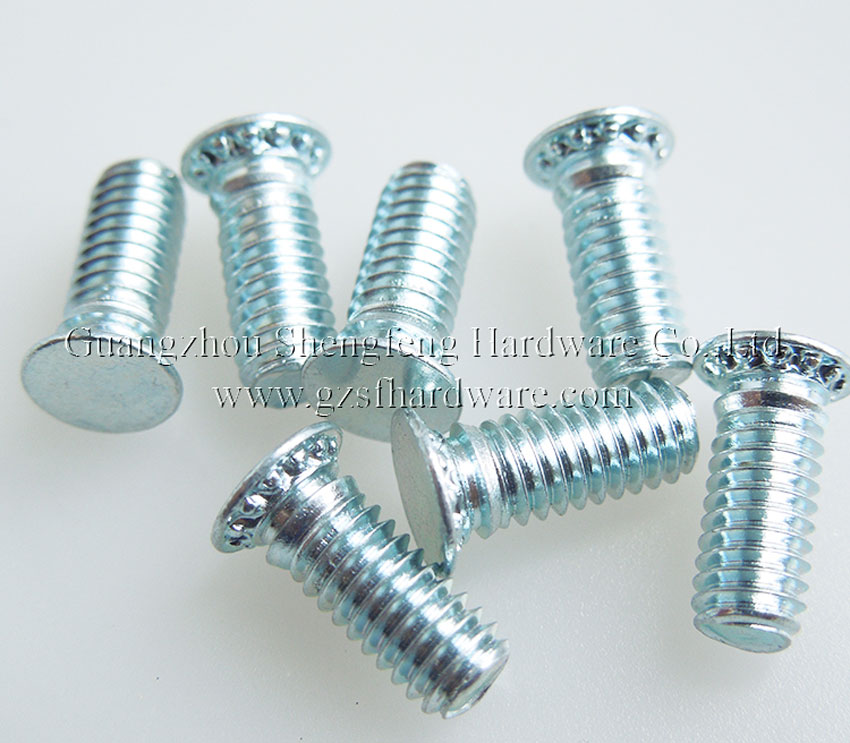

下圖是典型的FH類壓鉚螺釘：
FH的壓鉚螺釘

作為對比，以下一款HFH重型壓鉚螺釘，相對上麵的FH螺釘，這款HFH重型壓鉚螺釘的頭部更大更厚，花齒所占比也更多：

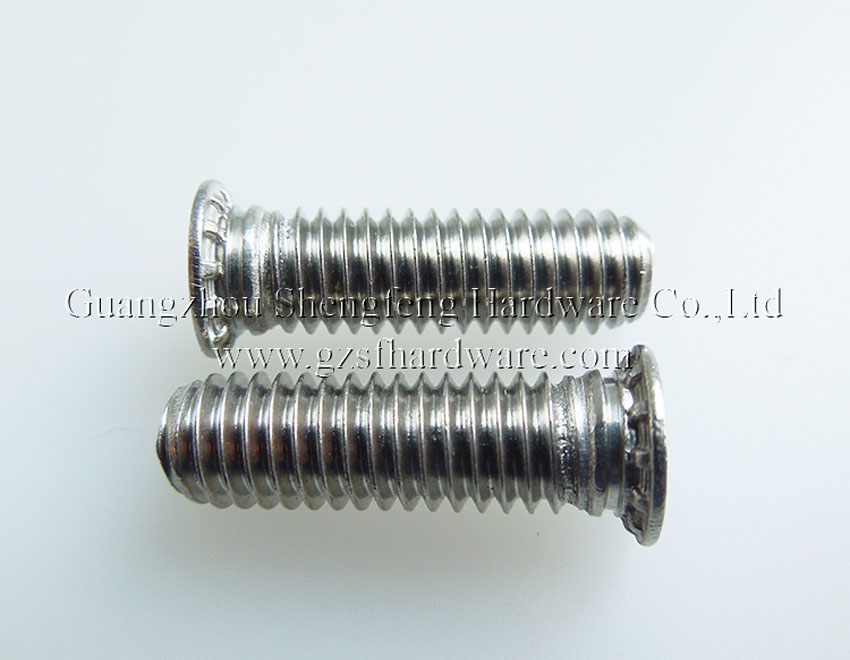

再對比一組不鏽鋼壓鉚美女日皮视频APP（即FHS)的圖片：

FH:
